產品尺寸

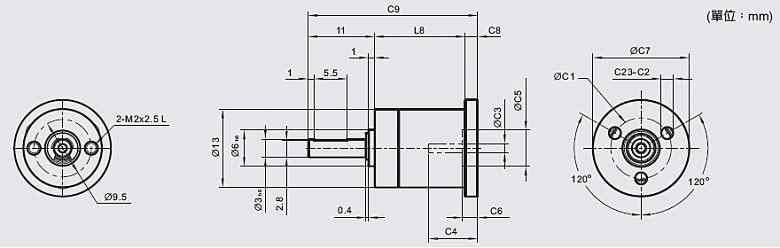

 AM013

AB-S1
尺寸 1-Stage 2-Stage 3-Stage 4-Stage 5-Stage
長度         L8 15 21 27 33 39
固定孔節圓直徑         C13 10
固定螺絲         C23 1.8
固定孔數量         C233 3
馬達軸徑         C33H7 比數 尺寸 比數 尺寸 比數 尺寸 比數 尺寸 比數 尺寸
4.1 ≤ 1.5 17 ≤ 1.5 67 ≤ 1.5 275 ≤ 1.5 1119 ≤ 1.5
5.1 ≤ 1.5 26 ≤ 1.5 131 ≤ 1.5 664 ≤ 1.5 3373 ≤ 1.5
馬達軸長         C43 8.1
導正圓直徑         C53 6
導正圓直徑         C63 2.5
連接板直徑         C73 16
連接板寬度         C83 2.1
總長         C93 28.1 34.1 40.1 46.1 52.1

3. C1~C9 是配合馬達連接板之尺寸，請至" AM減速機選用 " 找出正確之尺寸。

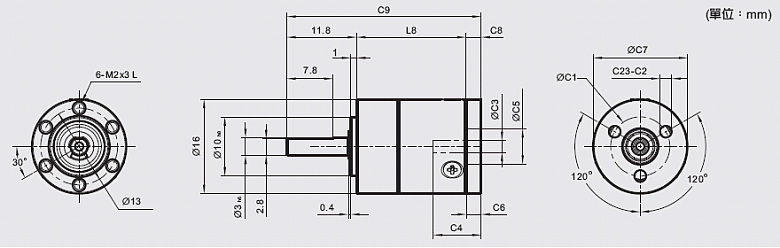

AM016

AB-S1
尺寸 1-Stage 2-Stage 3-Stage 4-Stage 5-Stage
長度         L8 18.5 24 29.5 35 40.5
固定孔節圓直徑         C13 10
固定螺絲         C23 1.8
固定孔數量         C233 3
馬達軸徑         C33H7 比數 尺寸 比數 尺寸 比數 尺寸 比數 尺寸 比數 尺寸
4.4 ≤ 2 19 ≤ 2 84 ≤ 2 370 ≤ 2 1621 ≤ 2
5.4 ≤ 1.5 24 ≤ 2 104 ≤ 2 455 ≤ 2 1996 ≤ 2
- - 29 ≤ 1.5 128 ≤ 2 561 ≤ 2 2458 ≤ 2
- - - - 157 ≤ 1.5 690 ≤ 1.5 3027 ≤ 1.5
- - - - - - 850 ≤ 1.5 3728 ≤ 1.5
- - - - - - - - 4592 ≤ 1.5
馬達軸長         C43 8.1
導正圓直徑         C53 6
導正圓直徑         C63 2.5
連接板直徑         C73 16
連接板寬度         C83 2.6
總長         C93 32.9 38.4 43.9 49.4 51.9

3. C1~C9 是配合馬達連接板之尺寸，請至" AM減速機選用 " 找出正確之尺寸。

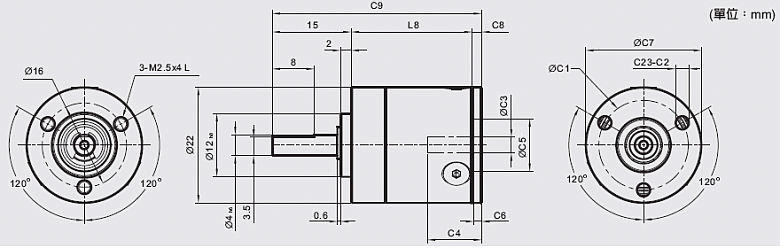

AM022

AB-S1
尺寸 1-Stage 2-Stage 3-Stage
長度 L8 23 31.5 40
固定孔節圓直徑         C13 17
固定螺絲         C23 2.2
固定孔數量         C233 3
馬達軸徑         C33H7 比數 尺寸 比數 尺寸 比數 尺寸 比數 尺寸 比數 尺寸
4 ≤ 4 16 ≤ 4 49 ≤ 1.5 64 ≤ 4 196 ≤ 4
5 ≤ 3 20 ≤ 3 - - 80 ≤ 4 245 ≤ 3
7 ≤ 1.5 28 ≤ 1.5 - - 112 ≤ 4 343 ≤ 1.5
9 ≤ 1 35 ≤ 1.5 - - 140 ≤ 4 - -
馬達軸長         C43 10.3
導正圓直徑         C53 10
導正圓直徑         C63 1.5
連接板直徑         C73 22
連接板寬度         C83 1.8
總長         C93 39.8 48.3 56.8

3. C1~C9 是配合馬達連接板之尺寸，請至" AM減速機選用 " 找出正確之尺寸。

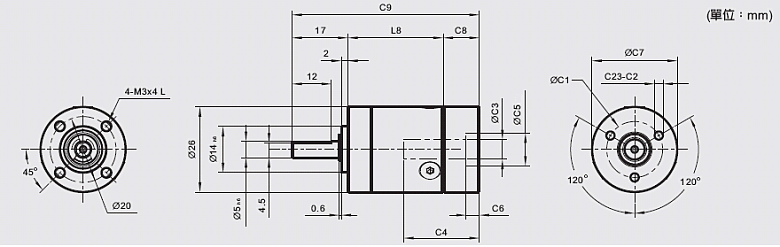

AM026

AB-S1
尺寸 1-Stage 2-Stage 3-Stage
長度         L8 29 40.5 52
固定孔節圓直徑         C13 17
固定螺絲         C23 2.2
固定孔數量         C233 3
馬達軸徑         C33H7 比數 尺寸 比數 尺寸 比數 尺寸 比數 尺寸 比數 尺寸
3.5 ≤ 6 12.25 ≤ 6 46 ≤ 2.5 81.37 ≤ 4 216 ≤ 2.5
4.33 ≤ 4 18.78 ≤ 4 - - 112.67 ≤ 4 276 ≤ 2.5
6 ≤ 2.5 26 ≤ 4 - - 143.96 ≤ 4 352.67 ≤ 2.5
7.67 ≤ 1.5 33.22 ≤ 4 - - 199.33 ≤ 4 - -
馬達軸長         C43 23
導正圓直徑         C53 10
導正圓直徑         C63 4
連接板直徑         C73 26
連接板寬度         C83 11
總長         C93 57 68.5 80

3. C1~C9 是配合馬達連接板之尺寸，請至" AM減速機選用 " 找出正確之尺寸。

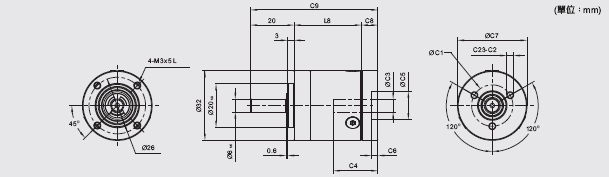

AM032

AB-S1
尺寸 1-Stage 2-Stage 3-Stage
長度         L8 31 43 55
固定孔節圓直徑         C13 19
固定螺絲         C23 2.7
固定孔數量         C233 3
馬達軸徑         C33H7 比數 尺寸 比數 尺寸 比數 尺寸 比數 尺寸 比數 尺寸 比數 尺寸
4 ≤ 6 16 ≤ 6 36 ≤ 5 64 ≤ 6 144 ≤ 6 288 ≤ 5
4.5 ≤ 5 18 ≤ 6 41.6 ≤ 4 72 ≤ 6 175.78 ≤ 5 332.8 ≤ 4
5.2 ≤ 4 20.8 ≤ 6 50 ≤ 3 81 ≤ 5 200 ≤ 6 400 ≤ 3
6.25 ≤ 3 25 ≤ 6 64 ≤ 2 100 ≤ 6 225 ≤ 5 512 ≤ 2
8 ≤ 2 32 ≤ 6 - - 130 ≤ 6 256 ≤ 6 - -
馬達軸長         C43 20.6
導正圓直徑         C53 13
導正圓直徑         C63 3
連接板直徑         C73 32
連接板寬度         C83 7.6
總長         C93 58.6 70.6 82.6

3. C1~C9 是配合馬達連接板之尺寸，請至" AM減速機選用 " 找出正確之尺寸。
